آشنایی با اینورترهای مورد استفاده در پکیج‌های اطلس انرژی

قلب تپنده هر سامانه برق پشتیبان و ذخیره‌ساز انرژی، اینورتر یا تبدیل‌کننده توان (Power Conversion System) است. کیفیت برق خروجی، سرعت سوئیچینگ در زمان قطعی شبکه، راندمان شارژ باطری‌ها و پایداری در برابر بارهای القایی موتورها همگی مستقیماً به معماری داخلی اینورتر وابسته هستند.

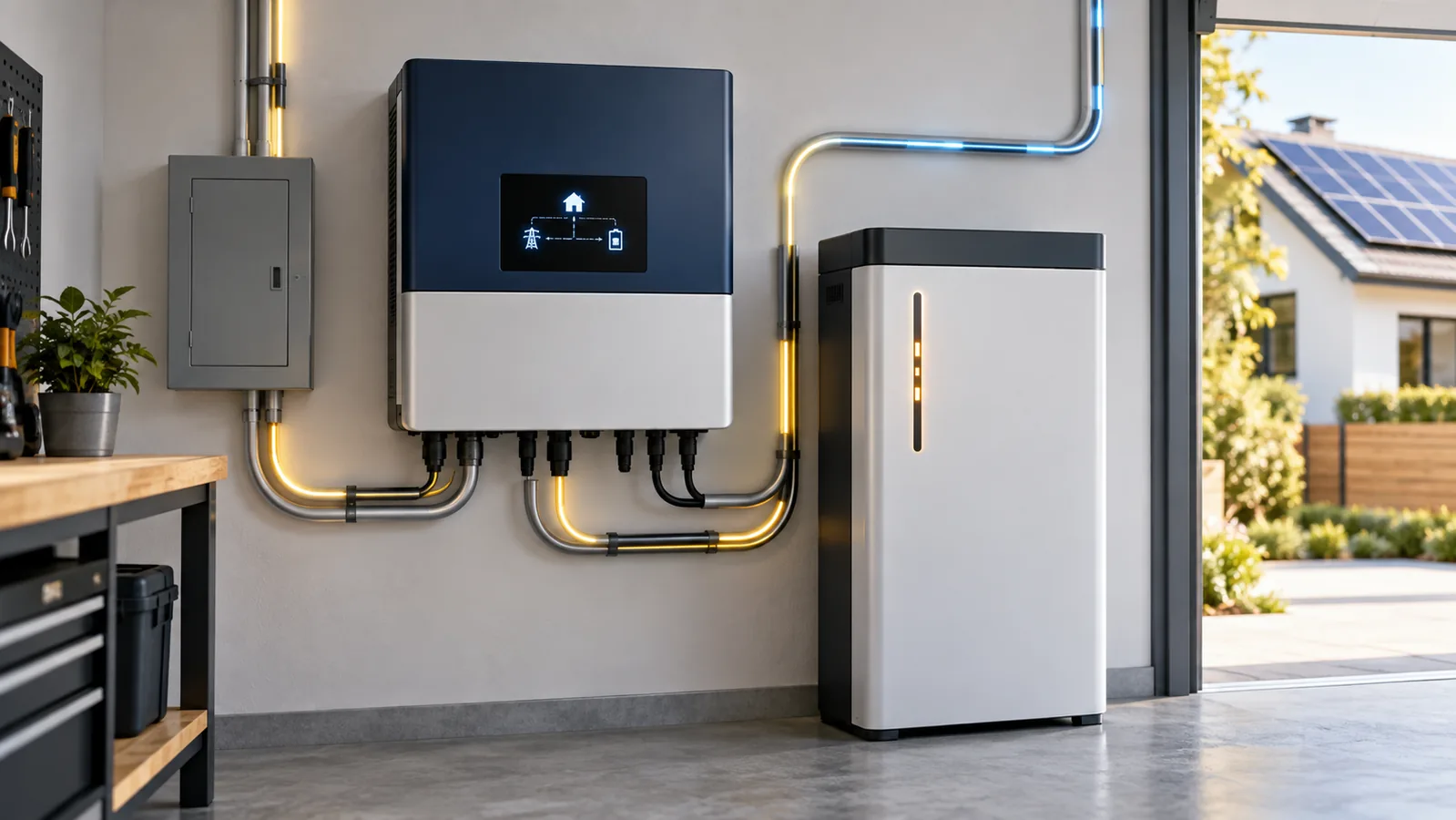

در سامانه‌های برق پشتیبان و خورشیدی اطلس انرژی، از اینورترهای هیبرید/آف‌گرید چندمنظوره سری Growatt SPF 6000 ES Plus استفاده می‌شود. در این مقاله، ساختار مدار قدرت، مشخصات الکتریکی نامی و استانداردهای حفاظتی این تجهیز را بر اساس مستندات فنی و آزمایشگاهی سازنده بررسی می‌کنیم.

معماری کلی و نوع مدار (All-in-One Multifunction Inverter)

دستگاه SPF 6000 ES Plus یک سامانه مجتمع تبدیل توان (سانورتر) است که چند بلوک اصلی مدار را در یک شاسی یکپارچه جای داده است:

• مبدل DC به AC اینورتر (Inverter Stage): تبدیل ولتاژ DC باطری به برق متناوب تک‌فاز شبه‌شبکه با خروجی سینوسی خالص.

• شارژر خورشیدی با ردیاب نقطه بیشینه توان (Dual MPPT Charge Controller): استخراج حداکثر توان آرایه‌های خورشیدی و تزریق آن به باس DC.

• شارژر شبکه هوشمند (AC-to-DC Charger): شارژ سریع و کنترل‌شده باطری‌های متصل در زمان برقراری برق شهر.

• سوئیچ انتقال خودکار (Static Transfer Switch - STS): تغییر مسیر تغذیه مصرف‌کننده‌ها بین برق شهر و اینورتر در کسری از ثانیه.

مشخصات باس DC و اتصال باطری (Battery Interface)

اینورتر برای کارکرد به عنوان ذخیره‌ساز انرژی، با باطری‌های ولتاژ پایین (Low Voltage) صنعتی هماهنگ است:

• ولتاژ نامی باس باطری: ۴۸ ولت مستقیم (48 VDC).

• سازگاری با انواع باطری: پشتیبانی از باطری‌های لیتیومی با شیمی پیشرفته (LiFePO4) و باطری‌های سرب‌اسیدی صنعتی (AGM / GEL).

• پروتکل‌های ارتباطی هوشمند: مجهز به پورت‌های RS485 و CAN جهت تبادل مستقیم داده با سیستم مدیریت باطری (BMS) و خواندن پارامترهای State of Charge (SOC)، ولتاژ سلول‌ها و دمای ماژول‌ها.

مشخصات شارژر خورشیدی (Dual MPPT Solar Charger)

برای سامانه‌های مجهز به پنل خورشیدی (مانند پکیج الماس)، بخش MPPT دستگاه مشخصات زیر را ارائه می‌دهد:

حداکثر توان ورودی آرایه فتوولتائیک: (8 kWp).

• تعداد ردیاب نقطه بیشینه توان مستقل: ۲ عدد ردیاب مجزای MPPT (امکان اتصال رشته پنل‌ها با زوایا یا جهات مختلف).

• محدوده ولتاژ کاری MPPT: بازه گسترده ۱۲۰ تا ۴۵۰ ولت مستقیم (120 VDC ~ 450 VDC).

• حداکثر ولتاژ مدار باز ورودی (Voc): ۵۰۰ ولت مستقیم در شرایط دمایی استاندارد.

• حداکثر جریان ورودی به ازای هر MPPT: ۱۶ آمپر مستقیم.

حداکثر جریان شارژ خورشیدی: ۱۰۰ آمپر.

ورودی برق شهر و شارژر AC (AC Input & Grid Charger)

در زمان در دسترس بودن برق شبکه، اینورتر باطری‌ها را شارژ کرده و مسیر تغذیه بارها را مدیریت می‌کند:

• ولتاژ ورودی شبکه: ۲۳۰ ولت متناوب.

محدوده ولتاژ ورودی قابل انتخاب:

• حالت رایانه‌های حساس (PC Mode): بازه ۱۷۰ تا ۲۸۰ ولت متناوب.

• حالت لوازم خانگی و عمومی (Appliance Mode): بازه ۹۰ تا ۲۸۰ ولت متناوب.

• محدوده فرکانس: ۵۰/۶۰ هرتز با حسگر و هماهنگ‌کننده خودکار (Auto Sensing).

حداکثر جریان شارژ از طریق برق شهر: ۸۰ آمپر.

زمان انتقال سوئیچینگ (Transfer Time):

میلی‌ثانیه در حالت رایانه‌های حساس و اداری (جلوگیری کامل از ری‌استارت سیستم‌ها).

• حداکثر ۲۰ میلی‌ثانیه در حالت مصرف‌کننده‌های خانگی.

مشخصات فیزیکی، محیطی و حفاظتی

• درجه حفاظت محیطی (IP Rating): استاندارد صنعتی IP20 (مناسب برای نصب در فضاهای داخلی، اتاق‌های فنی و راهروها).

• ابعاد دستگاه: عرض ۴۶۰ میلی‌متر، ارتفاع ۳۹۵ میلی‌متر، عمق ۱۳۲ میلی‌متر.

• وزن خالص: ۱۳.۵ کیلوگرم.

• محدوده دمای کاری مجاز: ۰ تا ۵۵ درجه سانتی‌گراد.

• محدوده رطوبت کاری: ۵ تا ۹۵ درصد (غیر متراکم).

• سیستم خنک‌کاری: فن‌های هوشمند کنترل دور بر اساس دما و توان بار مصرفی، همراه با فیلتر غبار تعویض‌پذیر.

جدول خلاصه پارامترهای فنی Growatt SPF 6000 ES Plus

جمع‌بندی فنی

اینورتر Growatt SPF 6000 ES Plus با توان نامی ۶ کیلووات، تاب‌آوری ضربه‌ای تا ۱۲ کیلوولت‌آمپر، تجهیز به دو MPPT مستقل با ولتاژ بالا و سوئیچینگ فوق‌سریع ۱۰ میلی‌ثانیه‌ای، بستری مطمئن و استاندارد برای تغذیه بارهای خانگی، تجاری و صنعتی سبک فراهم می‌سازد.
