سیستم هیبرید چیست؟ تلفیق همزمان شبکه، باطری و پنل خورشیدی در مدیریت هوشمند انرژی

مقدمه: فراتر از سیستم‌های متصل یا منفصل از شبکه

در معماری سنتی سیستم‌های خورشیدی، همواره دو رویکرد مجزا وجود داشت:

• سیستم متصل به شبکه (On-Grid): انرژی تولیدی پنل خورشیدی را به شبکه تزریق می‌کند، اما در زمان قطعی برق به دلایل ایمنی (Anti-Islanding) خاموش می‌شود و هیچ پشتیبانی ارائه نمی‌دهد.

• سیستم منفصل از شبکه (Off-Grid): کاملاً متکی به باطری و پنل بوده و ارتباطی با شبکه سراسری ندارد؛ در نتیجه در روزهای ابری یا مصارف بالا ممکن است با کمبود انرژی مواجه شود.

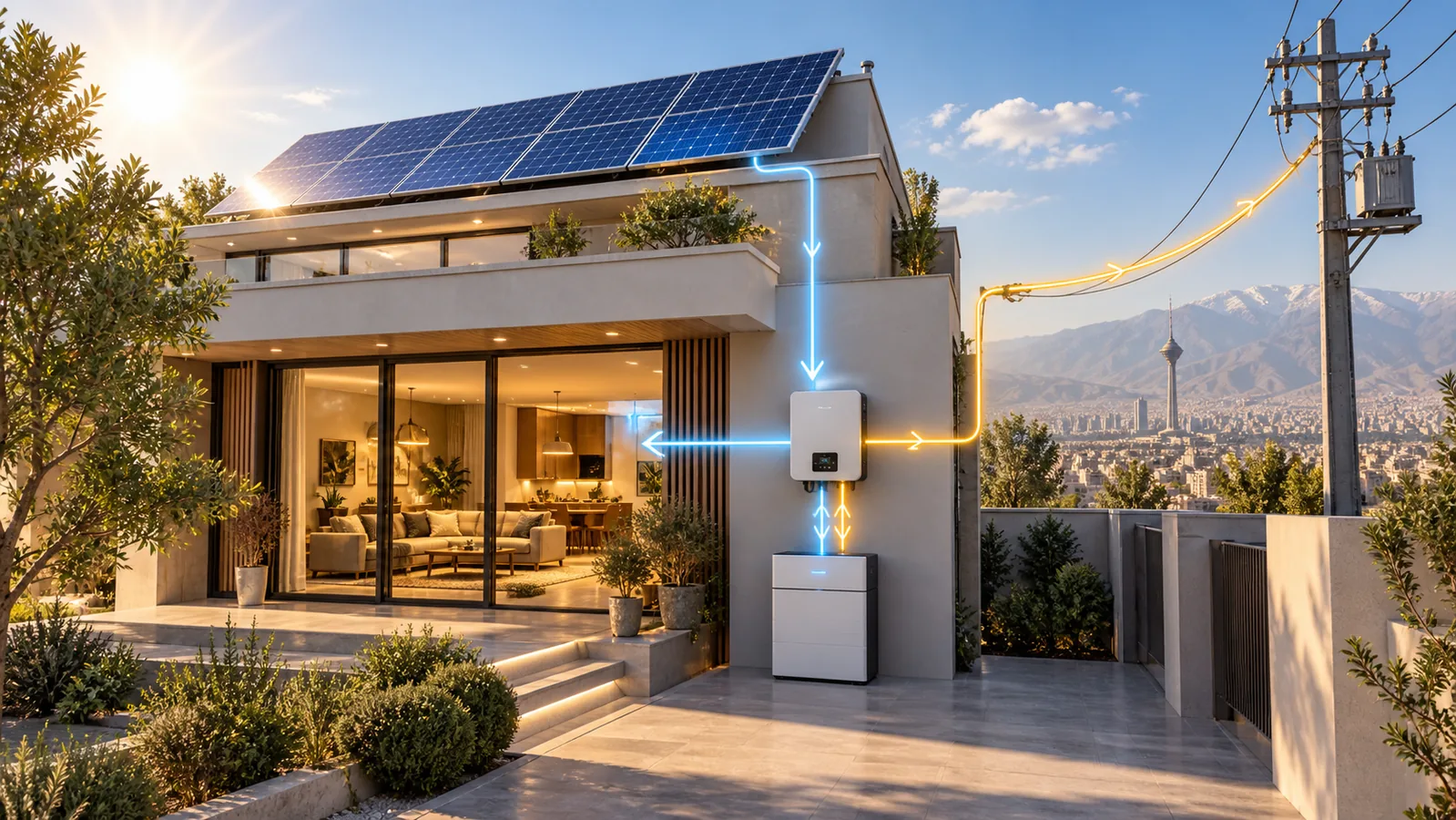

سیستم خورشیدی هیبرید (Hybrid Solar System) نقطه تلاقی این دو فناوری است. این سامانه توانایی تبادل و مدیریت هوشمند انرژی بین سه منبع همزمان: برق شبکه، بانک باطری و آرایه خورشیدی را داراست و قطعی شبکه را بدون وقفه در عملکرد تجهیزات پوشش می‌دهد.

اجزای اصلی یک سامانه هیبرید استاندارد

یک سیستم هیبرید مدرن از سه رکن مهندسی یکپارچه تشکیل شده است:

اینورتر هیبرید (Hybrid Inverter)

قلب تپنده سیستم است که وظایف متعددی را در یک دستگاه متمرکز می‌کند:

• تبدیل توان DC پنل و باطری به توان AC سینوسی خالص (Pure Sine Wave) با ولتاژ پایدار ۲۳۰ ولت.

• مجهز به ردیاب‌های نقطه حداکثر توان مستقل (Dual MPPT) با بازه ولتاژ کاری وسیع (450–12 ولت DC) برای استخراج حداکثر راندمان از آرایه‌های خورشیدی تا سقف توان‌های نامی بالا (نظیر ۸۰۰۰ وات).

• مدار سوئیچینگ انتقال فوق‌سریع (Transfer Time در محدوده ۱۰ تا حداکثر ۲۰ میلی‌ثانیه) جهت جلوگیری از خاموشی سیستم‌های حساس.

• قابلیت اولویت‌بندی پیکربندی ورودی (Configurable Input Priority) جهت تعیین تقدم استفاده از خورشید یا شبکه.

بانک ذخیره‌ساز LFP (LiFePO4 Battery)

ذخیره‌سازی انرژی با استفاده از ماژول‌های ولتاژ پایین (نظیر ولتاژ نامی ۵۱.۲ ولت) مبتنی بر شیمی پایدار فسفات آهن لیتیوم:

• عمق دشارژ بالا (بیش از ۹۰٪ DoD) با بازده چرخه‌ای فوق‌العاده.

• اتصال مستقیم سیستم مدیریت باطری (BMS) با اینورتر از طریق پروتکل‌های صنعتی نظیر CAN و RS485 جهت حفاظت حرارتی و پایش ولتاژ سلول‌ها.

آرایه فتوولتائیک (PV Array)

مجموعه پنل‌های خورشیدی که به ورودی‌های مجزای MPPT اینورتر متصل شده و تأمین بخشی یا کل بار روزانه و شارژ باطری را بر عهده دارند.

سناریوهای سه‌گانه عملکرد در سیستم هیبرید

عملکرد سیستم هیبرید در سه سناریوی عملیاتی پیوسته تعریف می‌شود:

وضعیت عادی (شبکه متصل + روز آفتابی)

در این حالت، برق مورد نیاز بارهای مصرفی در درجه اول توسط پنل خورشیدی تأمین می‌شود. مازاد تولید خورشیدی مستقیماً به شارژ بانک باطری اختصاص می‌یابد تا ظرفیت آن در حالت ۱۰۰٪ آماده‌باش باقی بماند. در صورتی که مصرف از توان لحظه‌ای پنل‌ها بیشتر شود، مابه‌التفاوت از شبکه دریافت می‌گردد.

لحظه وقوع خاموشی (سوئیچینگ زیر ۲۰ میلی‌ثانیه)

به محض قطع برق شبکه سراسری، مدار خودکار اینورتر در کسری از ثانیه (۱۰ تا ۲۰ میلی‌ثانیه) تغذیه بارها را به ترکیب پنل خورشیدی + باطری منتقل می‌کند. این سرعت انتقال مانع از خاموش شدن تجهیزاتی نظیر کامپیوترها، سرورها، مودم‌ها و سیستم‌های کنترلی می‌شود.

خاموشی‌های طولانی‌مدت (چندین روز پیاپی)

در شرایطی که شبکه سراسری برای روزها قطع باشد، سیستم‌های باطری‌محور خالص متوقف می‌شوند؛ اما سامانه هیبرید با طلوع خورشید مجدداً انرژی تولید کرده، مصارف روزانه را پوشش داده و باطری را برای مصرف شبانه شارژ می‌کند. بدین ترتیب پایداری کامل انرژی (Energy Resilience) محقق می‌گردد.

مقایسه سیستم‌های تأمین برق مسکونی و تجاری

جدول زیر جایگاه سیستم هیبرید را در مقایسه با سایر گزینه‌ها تبیین می‌کند:

مزیت معماری ماژولار: شروع با برق پشتیبان، ارتقا به خورشیدی

یکی از مهم‌ترین برتری‌های مهندسی اینورترهای هیبرید مدرن، انعطاف‌پذیری در توسعه گام‌به‌گام است:

• گام اول (برق پشتیبان مستقل): کاربر می‌تواند در ابتدا سامانه را تنها با اینورتر و بانک باطری LFP نصب کند تا یک پکیج برق پشتیبان کم‌صدا و سریع داشته باشد.

• گام دوم (افزودن آرایه خورشیدی): به دلیل تعبیه کنترلر شارژ داخلی خورشیدی (Dual MPPT) در اینورتر، در هر زمان می‌توان پنل‌های خورشیدی را بدون نیاز به تعویض دستگاه یا تغییر در تابلوی اصلی به ترمینال‌های ورودی متصل کرد.

• گام سوم (توسعه موازی ظرفیت): در پروژه‌هایی با تقاضای توان بالاتر، امکان موازی‌سازی چندین دستگاه اینورتر (تا ۶ دستگاه) برای دستیابی به توان‌های بالاتر تک‌فاز یا سه‌فاز فراهم است.

جمع‌بندی

سیستم خورشیدی هیبرید مدرن، مرزهای بین تولید محلی، ذخیره‌سازی پیشرفته و اتصال به شبکه را ادغام کرده است. با ترکیب یک اینورتر هیبرید هوشمند، بانک باطری فسفات آهن لیتیوم و پنل خورشیدی با راندمان بالا، مصرف‌کننده نه تنها در برابر نوسانات و قطعی‌های شبکه به وابستگی کمتری به شبکه پیدا می‌کند، بلکه هزینه‌های جاری انرژی را نیز به صورت پایدار بهینه‌سازی می‌کند.
