تفاوت موج شبه‌سینوسی و سینوسی خالص
اینورترها وظیفه تبدیل جریان مستقیم (DC) باطری یا پنل خورشیدی به جریان متناوب (AC) متناسب با وسایل برقی را بر عهده دارند. اما تمام برق‌های AC تولیدی اینورترها کیفیت یکسانی ندارند. تفاوت بنیادین میان یک اینورتر…
تاریخ انتشار: ۱۸ شهریور ۱۴۰۵ · بازبینی فنی: تیم کارشناسان اطلس انرژی
مقدمه: چرا شکل موج برق خروجی اهمیت حیاتی دارد؟
اینورترها وظیفه تبدیل جریان مستقیم (DC) باطری یا پنل خورشیدی به جریان متناوب (AC) متناسب با وسایل برقی را بر عهده دارند. اما تمام برق‌های AC تولیدی اینورترها کیفیت یکسانی ندارند. تفاوت بنیادین میان یک اینورتر ارزان‌قیمت و یک سیستم مهندسی استاندارد، در شکل موج ولتاژ خروجی (Waveform) نهفته است.
برق متناوب شبکه شهری دارای موج سینوسی پیوسته و نرم است. اینورترها در نحوه شبیه‌سازی این موج به دو دسته اصلی تقسیم می‌شوند:
موج سینوسی خالص (Pure Sine Wave - PSW)
موج شبه‌سینوسی یا سینوسی اصلاح‌شده (Modified Sine Wave - MSW)
انتخاب اشتباه بین این دو نوع موج، می‌تواند تفاوت میان کارکرد بی‌نقص تجهیزات یا سوختن موتورها، داغ شدن ترانسفورماتورها و خرابی بردهای الکترونیکی حساس باشد.

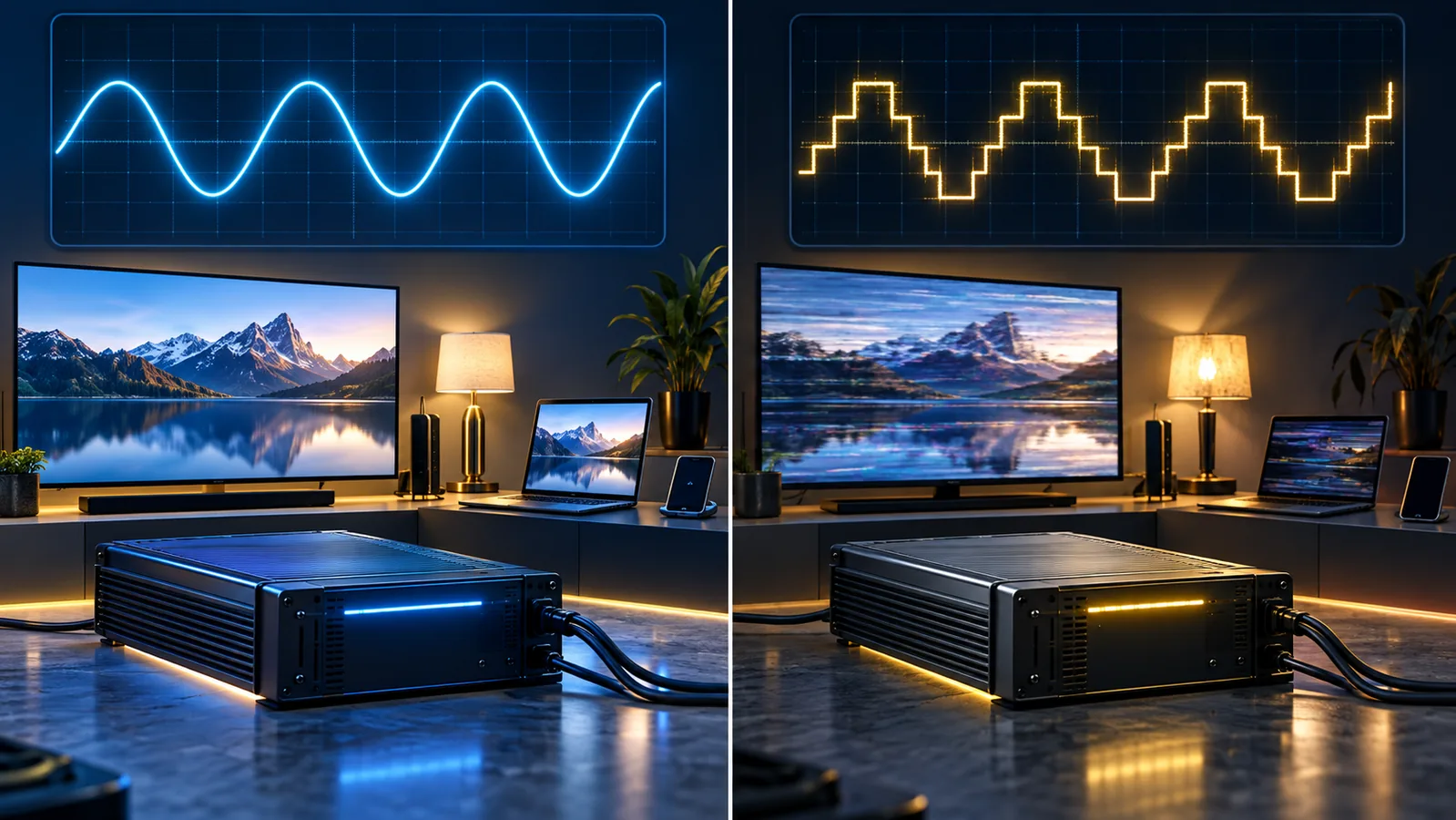

مقایسه رفتار فیزیکی و نموداری دو موج
برای درک تفاوت، کافی است رفتار ولتاژ در طول زمان را بررسی کنیم:
تفاوت‌های بنیادی:
- موج سینوسی خالص: ولتاژ به‌صورت پیوسته، روان و متقارن تغییر می‌کند. هیچ پرش ناگهانی (dV/dt شدید) رخ نمی‌دهد و ضریب اعوجاج هارمونیکی کل (THD) کمتر از ۳ تا ۵ درصد است.
- موج شبه‌سینوسی: ولتاژ به صورت پله‌های مربعی گسسته سوئیچ می‌شود. این پرش‌های شارپ و تند، هارمونیک‌های فرکانس بالای مخربی را وارد مدار می‌کنند که در ظاهر ولتاژ مؤثر (RMS) یکسانی دارند اما ماهیت الکترومغناطیسی آن‌ها کاملاً مخرب است.
جدول جامع مقایسه فنی: سینوسی خالص در برابر شبه‌سینوسی
| پارامتر فنی | اینورتر شبه‌سینوسی (Modified) | اینورتر سینوسی خالص (Pure Sine) |
|---|---|---|
| کیفیت ولتاژ خروجی | موج پله‌ای مربعی () | منحنی کاملاً پیوسته () |
| هماهنگی با برق شبکه | ناسازگار با رفتار شبکه سراسری | کاملاً منطبق و گاهی تمیزتر از برق شبکه |
| تلفات حرارتی تجهیزات | بالا (افزایش حرارت موتورها تا ۳۰٪) | حداقل تلفات و دمای کاری استاندارد |
| نویز صوتی و وزوز (Humming) | ایجاد صدای وزوز در فن، پمپ و ترانس‌ها | عملکرد کم‌صدا و استاندارد |
| طول عمر دستگاه‌های متصل | کاهش عمر بردهای حساس و خازن‌ها | حفظ عمر مفید نامی تجهیزات |
| هزینه اولیه خرید | اقتصادی و ارزان | سرمایه‌گذاری بیشتر اما ایمن و پایدار |
چه دستگاه‌هایی نیاز قطعی به موج سینوسی خالص دارند؟
همه تجهیزات برقی نسبت به شکل موج حساسیت یکسانی ندارند. شناخت نوع بار الکتریکی به انتخاب درست کمک می‌کند:
چرا اطلس انرژی تنها از اینورترهای موج سینوسی خالص استفاده می‌کند؟
در تمام پکیج‌های خورشیدی و برق پشتیبان اطلس انرژی (از جمله مدل پرچمدار Growatt SPF 6000 ES Plus)، منحصراً از اینورترهای موج سینوسی خالص صنعتی استفاده می‌شود. دلایل فنی این تصمیم:
- حفاظت ۱۰۰ درصدی از تجهیزات گران‌قیمت مشتریان: حفاظت کامل از کمپرسورها، پکیج‌های گرمایشی، بردهای آسانسور و سیستم‌های دندانپزشکی در برابر هارمونیک‌های مخرب.
- زمان انتقال بلادرنگ (Transfer Time کمتر از 10ms): بدون ری‌استارت شدن مانیتورها، رایانه‌ها و تجهیزات حساس اداری و پزشکی.
- بازدهی بیش از ۹۳ درصد: کاهش تلفات حرارتی اینورتر و افزایش طول مدت تخلیه باطری‌ها.
جمع‌بندی
خرید اینورتر شبه‌سینوسی ممکن است در نگاه نخست ارزان‌تر به نظر برسد، اما خطرات ناشی از سوختن موتور کمپرسور یخچال، آسیب به لوازم خانگی حساس و ایجاد نویز صوتی آزاردهنده، این صرفه‌جویی اولیه را به هزینه‌های سنگین تعمیرات تبدیل می‌کند. موج سینوسی خالص، یک استاندارد قطعی برای هر ساختمانی است که به سلامت و پایداری وسایل الکتریکی خود اهمیت می‌دهد.
برای انتخاب پکیج مناسب آماده‌اید؟
مشخصات مدل‌ها را مقایسه کنید یا از مشاوره تخصصی رایگان کمک بگیرید.
