نوسانات برق چه اثری بر تجهیزات حساس دارند؟

مقدمه: نوسان برق فقط خاموشی نیست

بسیاری از آسیب‌های الکتریکی زمانی رخ می‌دهند که برق کاملاً قطع لحظه‌ای، یا کاهش ولتاژ، افت لحظه‌ای، قطع و وصل سریع، جهش‌های گذرا و تغییرات فرکانس می‌توانند بدون ایجاد خاموشی کامل، عملکرد تجهیزات را مختل یا به اجزای داخلی آن‌ها آسیب وارد کنند.

این مسئله برای تجهیزاتی مانند سرورها، تجهیزات شبکه، سیستم‌های حفاظتی، دستگاه‌های پزشکی، کنترلرهای صنعتی، تجهیزات مخابراتی و سامانه‌های اتوماسیون اهمیت بیشتری دارد؛ زیرا این تجهیزات معمولاً به تغذیه پایدار، ولتاژ مناسب و زمان انتقال بسیار کوتاه نیاز دارند.

نوسان برق چیست؟

در شرایط عادی، تجهیزات برای کارکرد صحیح به ولتاژ و فرکانس مشخصی نیاز دارند. هرگونه انحراف از این محدوده، نوعی اختلال در کیفیت توان محسوب می‌شود.

به‌صورت کلی، مهم‌ترین اختلال‌ها عبارت‌اند از:

• افزایش ولتاژ (Overvoltage): بالاتر رفتن ولتاژ از محدوده مجاز برای مدت نسبتاً طولانی

• کاهش ولتاژ (Undervoltage): افت ولتاژ و کاهش توان مؤثر در مدار

• افت لحظه‌ای (Voltage Sag): کاهش کوتاه‌مدت ولتاژ، معمولاً هنگام راه‌اندازی بارهای موتوری یا وقوع خطا در شبکه

• افزایش لحظه‌ای (Voltage Swell): افزایش کوتاه‌مدت ولتاژ در اثر قطع ناگهانی بار یا اختلال شبکه

• جهش گذرا (Transient): افزایش بسیار سریع و کوتاه‌مدت ولتاژ، تغییرات پیاپی وضعیت شبکه که می‌تواند به منابع تغذیه آسیب بزند، انحراف شکل موج ولتاژ یا جریان از حالت سینوسی استاندارد، انحراف فرکانس از مقدار نامی که در برخی تجهیزات حساس موجب خطا یا توقف می‌شود.

هر یک از این اختلال‌ها شدت، مدت‌زمان و پیامد متفاوتی دارد؛ بنابراین نمی‌توان برای همه آن‌ها یک راهکار حفاظتی یکسان در نظر گرفت.

نوسانات برق چگونه به تجهیزات آسیب می‌زنند؟

افزایش حرارت و کاهش عمر قطعات

افزایش ولتاژ می‌تواند تنش الکتریکی بیشتری به خازن‌ها، منابع تغذیه و بردهای الکترونیکی وارد کند. تکرار این وضعیت ممکن است باعث افزایش دما، خشک‌شدن خازن‌ها و کاهش تدریجی عمر تجهیزات شود.

در برخی موارد، آسیب بلافاصله قابل مشاهده نیست؛ اما تجهیز پس از مدتی با خرابی منبع تغذیه، عملکرد ناپایدار یا کاهش قابلیت اطمینان مواجه می‌شود.

خاموشی یا ریست ناگهانی

افت ولتاژ، به‌ویژه در منابع تغذیه سوئیچینگ، ممکن است موجب شود تجهیز نتواند ولتاژ داخلی مورد نیاز خود را تأمین کند. پیامد آن می‌تواند شامل موارد زیر باشد:

• خاموش‌شدن ناگهانی

• راه‌اندازی مجدد

• از دست رفتن اطلاعات ذخیره‌نشده

• توقف فرآیندهای کنترلی

• ایجاد خطا در سیستم‌عامل یا کنترلر

برای سرورها، تجهیزات ذخیره‌سازی اطلاعات و سامانه‌های کنترل صنعتی، همین وقفه‌های کوتاه نیز ممکن است هزینه‌بر باشد.

آسیب به موتور و تجهیزات القایی

موتورها، پمپ‌ها، کمپرسورها و فن‌ها نسبت به افت ولتاژ حساس‌اند. افت ولتاژ می‌تواند باعث افزایش جریان جریان موتور برای حفظ گشتاور شود و در صورت تکرار، احتمال آسیب به سیم‌پیچ، کنتاکتور و تجهیزات حفاظتی افزایش می‌یابد.

از سوی دیگر، قطع و وصل سریع برق ممکن است باعث راه‌اندازی‌های مکرر شود؛ وضعیتی که برای کمپرسورهای سرمایشی و برخی تجهیزات موتوری بسیار نامطلوب است.

تخریب تجهیزات الکترونیکی در اثر جهش گذرا

جهش‌های گذرا ممکن است در چند میکروثانیه یا میلی‌ثانیه رخ دهند، اما دامنه آن‌ها به اندازه‌ای باشد که عایق یا قطعات نیمه‌هادی را تحت تنش قرار دهد. این اختلال‌ها می‌توانند از مسیرهای زیر وارد تجهیزات شوند:

• شبکه برق ورودی

• خطوط تلفن و مخابرات

• کابل شبکه

• سیستم‌های ارت و هم‌بندی نامناسب

• خطوط سیگنال و کنترل

به همین دلیل، حفاظت یک تجهیز حساس فقط با نصب محافظ روی پریز برق کامل نمی‌شود و گاهی به حفاظت چندلایه نیاز است.

اختلال در ارتباطات و عملکرد کنترلی

تجهیزات اتوماسیون صنعتی، شبکه‌های ارتباطی و سیستم‌های کنترل ممکن است در برابر تغییرات کیفیت توان دچار خطاهای ارتباطی شوند. در این شرایط، مشکل الزاماً سوختن تجهیز نیست؛ بلکه ممکن است به‌صورت قطع ارتباط، ارسال فرمان اشتباه یا توقف موقت فرآیند ظاهر شود.

کدام تجهیزات حساس‌تر هستند؟

حساسیت تجهیزات به نوسان برق به طراحی منبع تغذیه، نوع بار، محدوده کاری و اهمیت فرآیند وابسته است. نمونه‌های رایج عبارت‌اند از:

تجهیزات فناوری اطلاعات

• سرورها و تجهیزات ذخیره‌سازی

• سوئیچ‌ها و روترهای شبکه

• سیستم‌های امنیتی و دوربین مداربسته

• تجهیزات اتاق‌های سرور

• سیستم‌های تلفن و ارتباطات سازمانی

تجهیزات صنعتی

• PLC و ماژول‌های ورودی و خروجی

• درایوهای کنترل موتور

• کنترلرهای خطوط تولید

• تجهیزات ابزار دقیق

• سیستم‌های SCADA و مانیتورینگ

تجهیزات پزشکی و آزمایشگاهی

• تجهیزات تصویربرداری

• دستگاه‌های آزمایشگاهی

• سیستم‌های پایش بیمار

• تجهیزات تشخیصی و کنترلی

تجهیزات تجاری و ساختمانی

• آسانسور و سیستم‌های کنترل آن

• سیستم‌های اعلام حریق

• تجهیزات سرمایش و گرمایش

• درب‌های اتوماتیک

• سیستم‌های مدیریت ساختمان

نقش پکیج برق پشتیبان در کاهش آسیب

هدف پکیج برق پشتیبان فقط تأمین برق هنگام خاموشی نیست. یک سیستم مناسب می‌تواند کیفیت برق ورودی را نیز بهبود دهد و در برابر بخشی از اختلال‌های شبکه نقش حفاظتی داشته باشد.

اینورتر و سامانه‌های ذخیره‌ساز

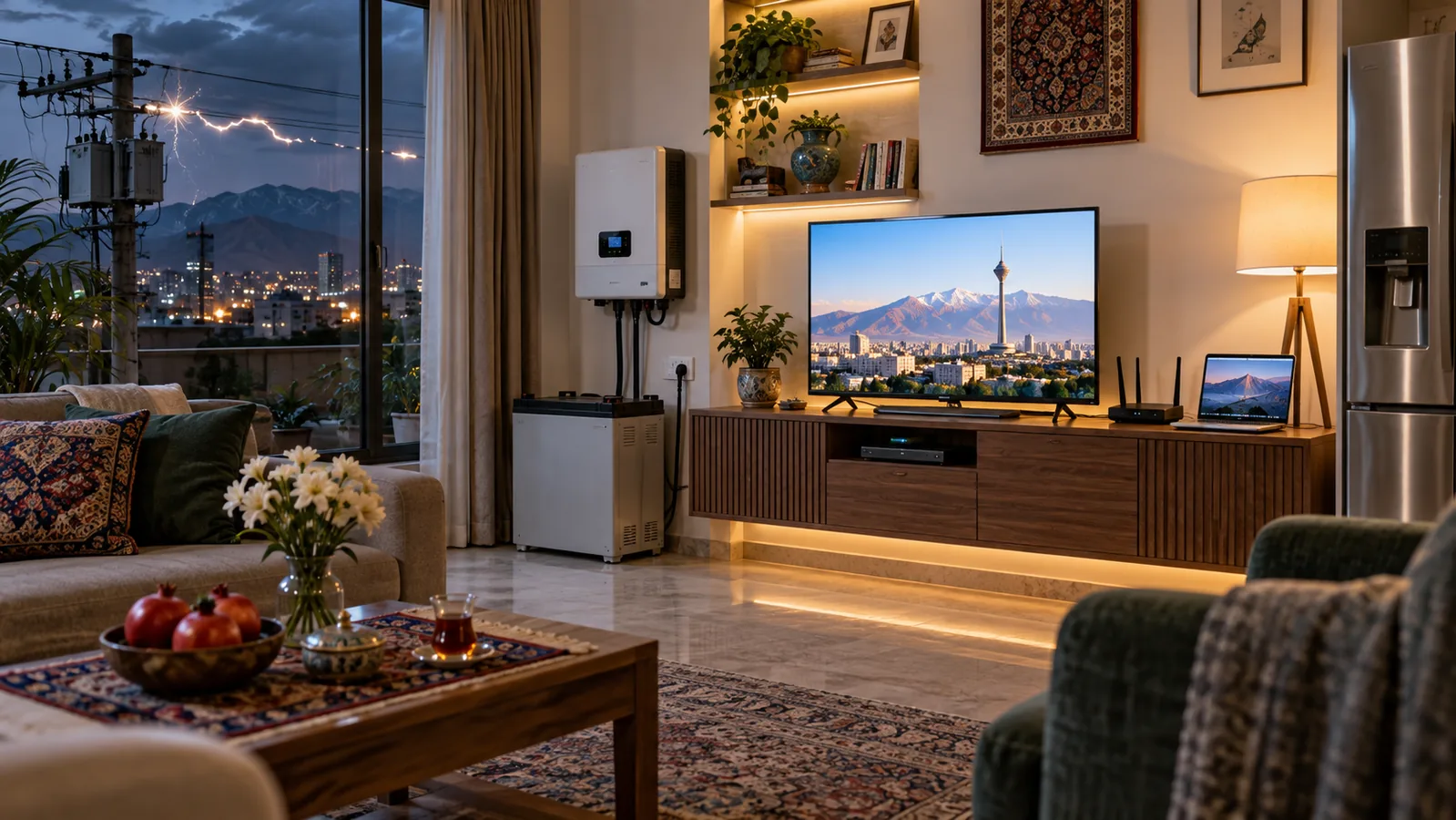

در یک سامانه دارای اینورتر و باطری، انرژی ذخیره‌شده می‌تواند هنگام قطع یا افت شدید شبکه برای تغذیه بارهای ضروری به کار گرفته شود. در پیکربندی‌های مناسب، اینورتر همچنین می‌تواند انتقال منبع و مدیریت شارژ و دشارژ باطری را کنترل کند.

با این حال، وجود اینورتر به‌تنهایی به معنای حذف تمام اختلال‌های کیفیت توان نیست. عملکرد حفاظتی به نوع توپولوژی اینورتر، زمان انتقال، قابلیت تنظیم ولتاژ و فرکانس، شکل موج خروجی و نحوه اتصال بار بستگی دارد.

حفاظت در برابر نوسان برق چگونه طراحی می‌شود؟

راهکار حفاظتی باید بر اساس نوع اختلال و اهمیت بار طراحی شود. برخی اجزای متداول عبارت‌اند از:

تجهیزات حفاظت در برابر اضافه‌ولتاژ

SPD یا سرج‌پروتکشن‌دیواس برای محدودکردن جهش‌های گذرا استفاده می‌شود. انتخاب نوع SPD، محل نصب، سطح حفاظت، ظرفیت تخلیه جریان و هماهنگی آن با سیستم ارت باید توسط فرد متخصص انجام شود.

رله کنترل ولتاژ و فاز

این رله‌ها می‌توانند افزایش یا کاهش ولتاژ، جابه‌جایی فاز، قطع فاز و برخی خطاهای توالی فاز را تشخیص دهند و در شرایط نامناسب، مدار را از بار جدا کنند.

استابلایزر یا تنظیم‌کننده ولتاژ

در شبکه‌هایی که افت یا افزایش ولتاژ به‌صورت مستمر رخ می‌دهد، استابلایزر می‌تواند ولتاژ خروجی را در محدوده مناسب‌تری نگه دارد. البته باید دقت کرد که استابلایزر جایگزین UPS یا SPD نیست و هر کدام برای نوع متفاوتی از اختلال طراحی شده‌اند.

UPS یا اینورتر پشتیبان

برای بارهایی که حتی وقفه کوتاه نیز قابل قبول نیست، UPS یا اینورتر دارای قابلیت پشتیبان می‌تواند تداوم تغذیه را فراهم کند. ظرفیت باطری باید بر اساس توان بار و مدت زمان پشتیبانی مورد نیاز محاسبه شود.

ارت و هم‌بندی مناسب

سیستم ارت نامناسب می‌تواند عملکرد تجهیزات حفاظتی را مختل کند و مسیر عبور جریان‌های خطا و اضافه‌ولتاژ را نامطمئن سازد. بررسی مقاومت سیستم زمین، هم‌بندی مناسب و تفکیک مسیرهای قدرت و سیگنال از بخش‌های مهم طراحی حفاظتی است.
